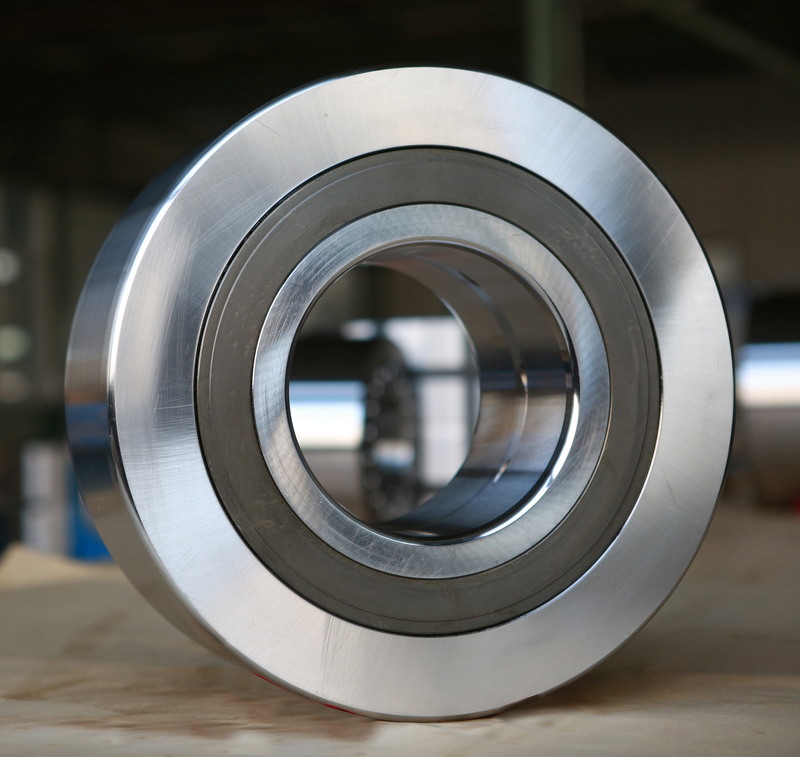

背襯軸承
背襯軸承專用于12輥、20輥、Z-High、S-High等多輥軋機上。多輥冷軋機廣泛用于鋼和有色金屬高精度薄板帶材的軋制。在軋機中軸承本身直接在支撐軸上作為支撐輥使用,幾個背襯軸承由支撐座架分開彼此相鄰布置,這樣的布置滿足了載荷分布的要求。軸承當軋輥用,軸承外圈的壁厚就要做到比普通軸承壁厚大的很多。
根據設計形式不同,背襯軸承可以承受高的徑向載荷,也可同時承受高的徑向和通過相鄰的結構傳遞到機架上的軸向載荷。
帶材軋制的質量,不僅取決于整個支撐軸系的彎曲剛度,更取決于每個背襯軸承的截面高度公差、運行精度和外圈外表面的表面質量。
背襯軸承按照嚴格的公差要求制造,優于P4的運行精度;軸承截面高度分組,分成3到7個公差組別,每個組別公差范圍3到5微米
這些特殊性能有效的保證了軋制產品的表面質量和平面度。最終,帶材被經濟地加工到非常好的厚度公差,并得到最優的表面質量。
在高負荷下,為做到高精度,軸承盡可能大地設計額定負荷,并進行高精度的制作。

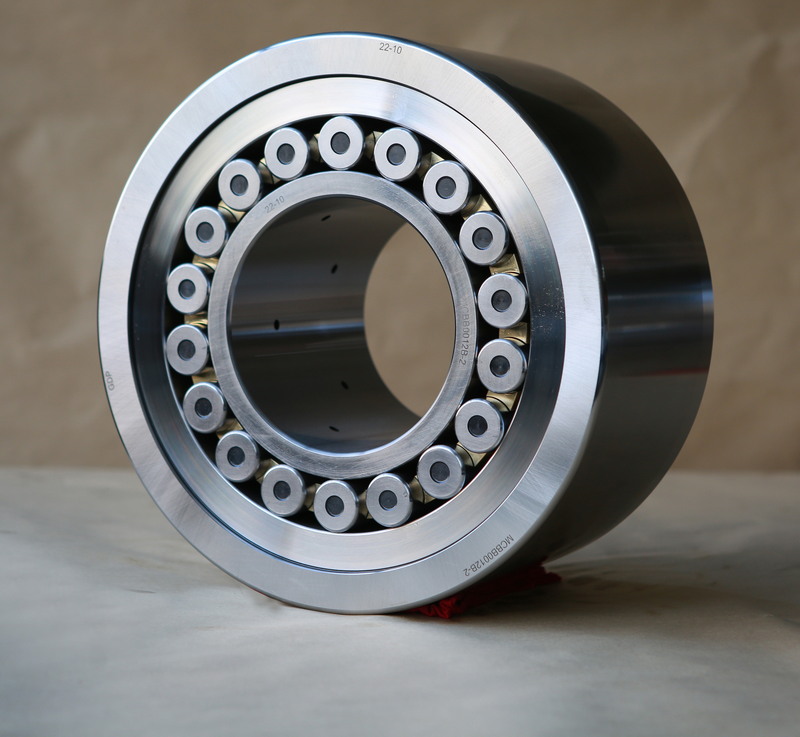

軸承結構形式主要有圓柱滾子軸承、圓錐滾子軸承、調心滾子軸承及滾針軸承等,但被使用最多的是圓柱滾子軸承。
用于承受高載荷,可承受較高的軋制速度,根據運行狀況可達1000m/mi
用于軋制電力工業用硅鋼片,汽車工業用優質薄板,鍍層板及不銹鋼板等技術附加值高的薄板在多輥軋機上,
另外,直接與軋輥接觸的外圈外徑面粗糙時,只要對外經進行一定量的修磨,就可以再度使用。
